سوزن اکسپنشن ولو دانفوس بدنه2شماره04

سوزن اکسپنشن دانفوس بدنه2سری T2/TE2 و TS2 /TES2

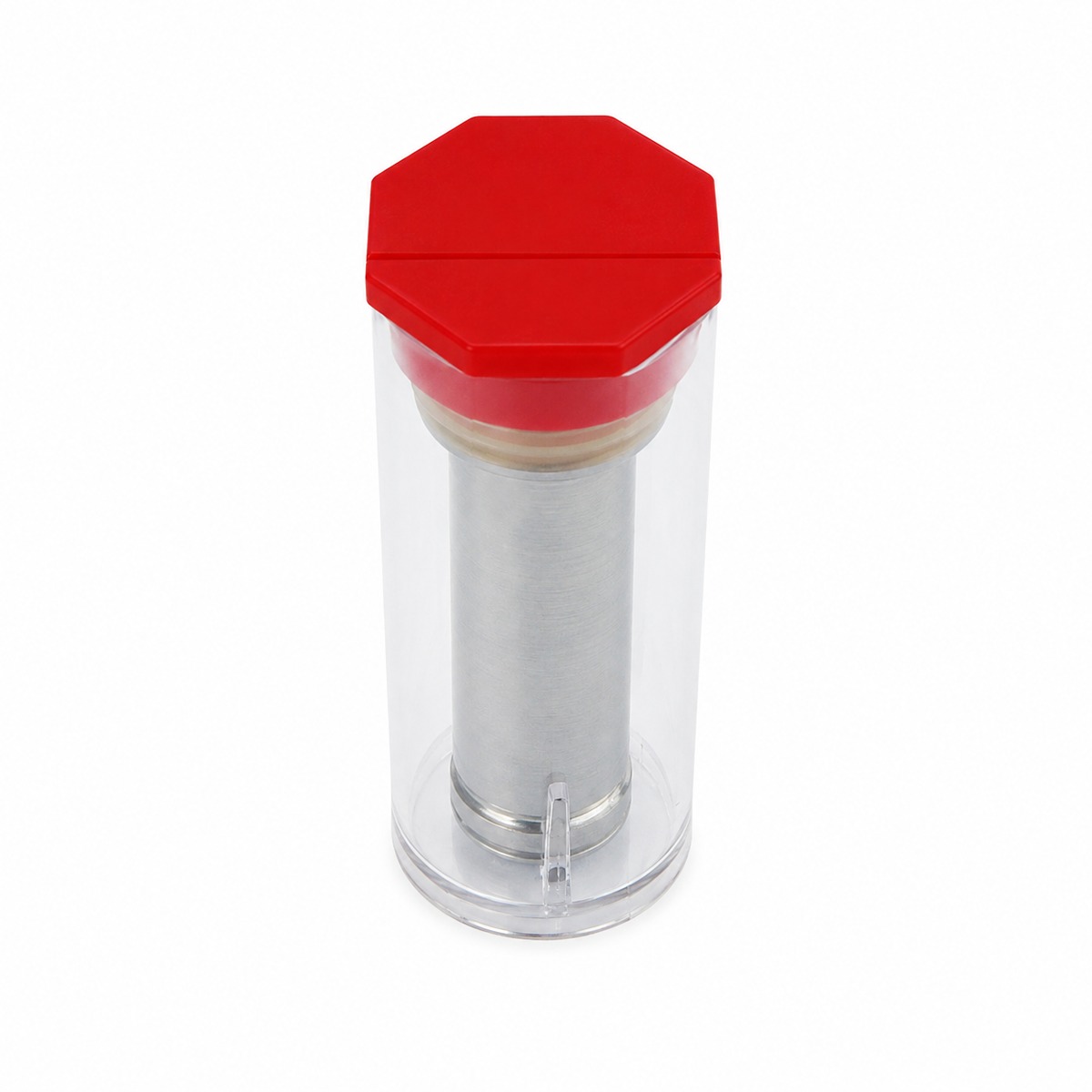

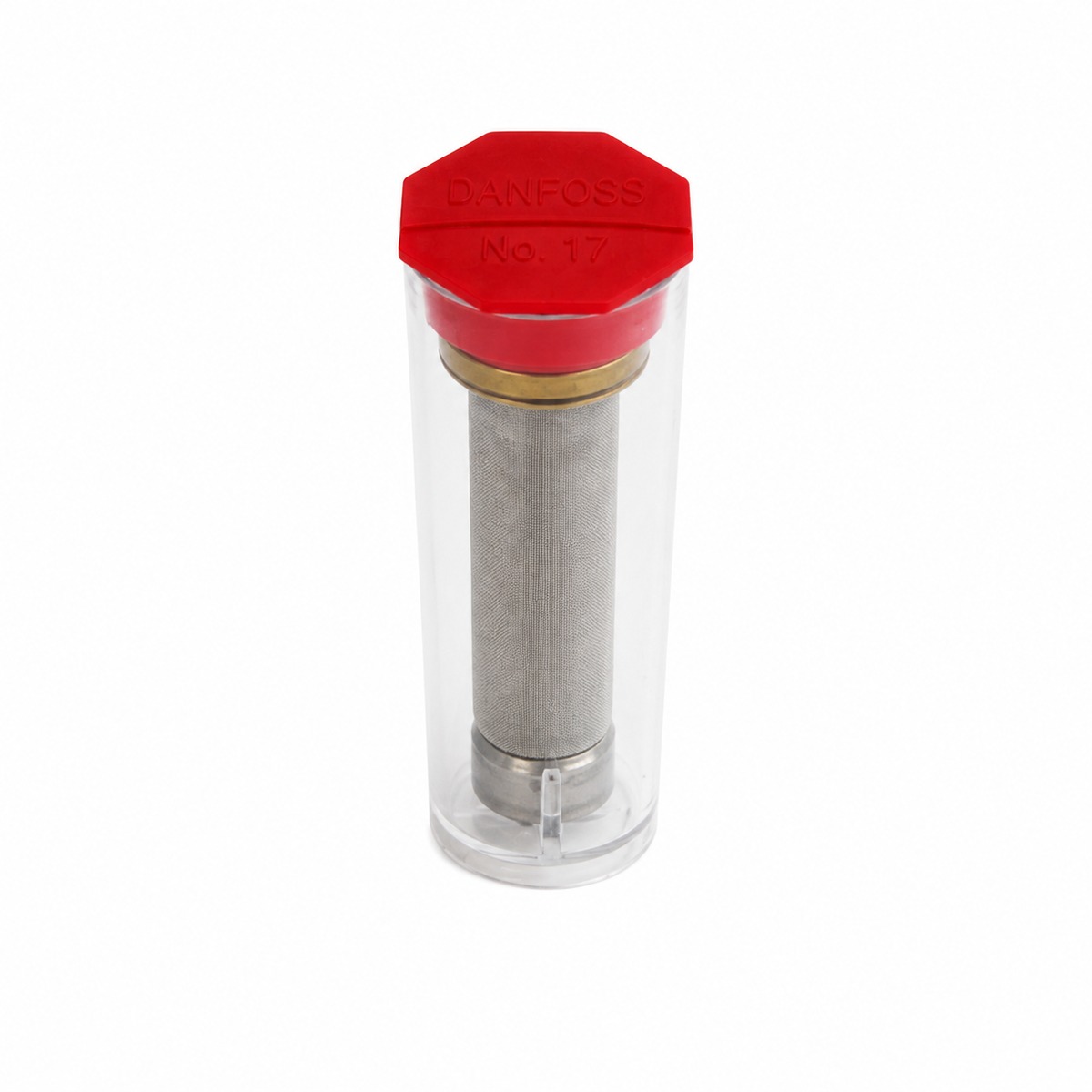

سوزن اکسپنشن دانفوس که با نام فنی اوریفیس اکسپنشن ولو دانفوس (Danfoss Expansion Valve Orifice) نیز شناخته می‌شود، یکی از قطعات اصلی شیرهای انبساط ترموستاتیکی خانواده T2 و TE2 دانفوس است.

این سوزن در قسمت ورودی اکسپنشن ولو نصب شده و وظیفه آن کنترل مقدار عبور مبرد مایع به داخل اواپراتور است. انتخاب صحیح شماره سوزن باعث تغذیه مناسب اواپراتور، کنترل بهتر سوپرهیت، افزایش راندمان سیستم برودتی و جلوگیری از کمبود یا ورود بیش از حد مبرد به اواپراتور می‌شود.

اوریفیس‌های دانفوس در شماره‌ها و ظرفیت‌های مختلف تولید می‌شوند و در مدل‌های مختلف خانواده T2/TE2 از جمله اکسپنشن‌های TS2 و TES2 مورد استفاده قرار می‌گیرند. مدل TS2 و TES2 معمولاً برای مبردهای خانواده R404A و R507 به کار می‌روند و تفاوت اصلی آن‌ها به نوع اکولایزر شیر مربوط است.

در این خانواده، سوزن یا اوریفیس به‌صورت قابل تعویض طراحی شده است؛ بنابراین می‌توان بدون تعویض کامل اکسپنشن ولو، شماره سوزن را متناسب با ظرفیت سیستم، نوع مبرد و شرایط کاری انتخاب یا تعویض کرد.

مدل‌های سازگار

• اکسپنشن دانفوس T2
• اکسپنشن دانفوس TE2
• اکسپنشن دانفوس TS2
• اکسپنشن دانفوس TES2
• سایر مدل‌های هم‌خانواده سری T2/TE2، متناسب با نوع مبرد و مشخصات فنی شیر

شماره‌های متداول سوزن

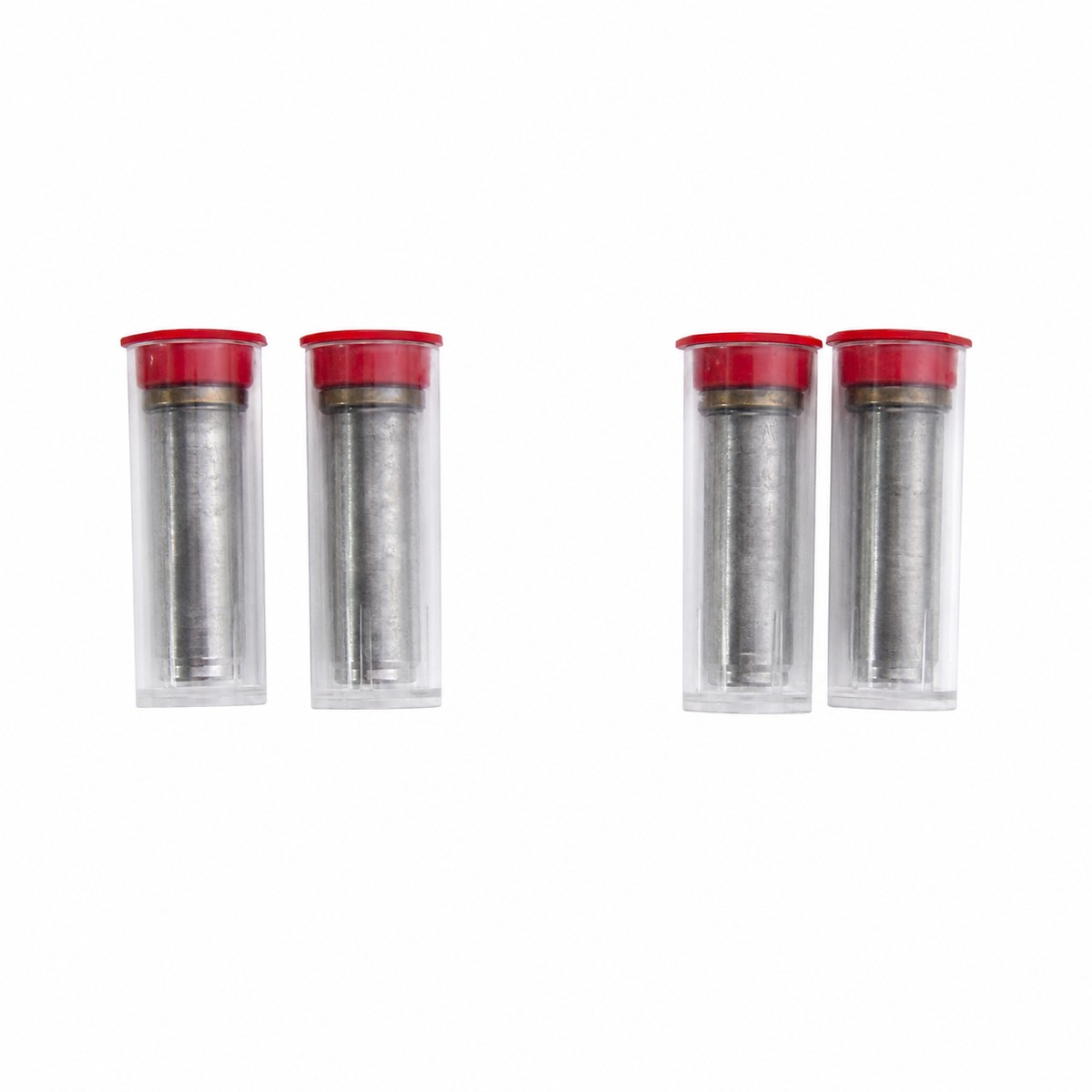

سوزن‌های اکسپنشن دانفوس در شماره‌های مختلف عرضه می‌شوند، از جمله:

0X، 00، 01، 02، 03، 04، 05 و 06

هر شماره دارای ظرفیت عبور مشخصی است و انتخاب آن باید بر اساس شرایط واقعی سیستم انجام شود.

کد محصول / SKU

کد محصول با توجه به شماره سوزن متفاوت است.

نمونه نام‌گذاری:

• سوزن اکسپنشن دانفوس شماره 00
• سوزن اکسپنشن دانفوس شماره 01
• سوزن اکسپنشن دانفوس شماره 02
• سوزن اکسپنشن دانفوس شماره 03
• سوزن اکسپنشن دانفوس شماره 04
• سوزن اکسپنشن دانفوس شماره 05
• سوزن اکسپنشن دانفوس شماره 06

مشخصات فنی به فارسی

• برند: دانفوس
• نام انگلیسی برند: Danfoss
• نوع محصول: سوزن یا اوریفیس اکسپنشن ولو
• خانواده سازگار: T2 و TE2
• مناسب برای مدل‌های TS2 و TES2
• نوع ساختار: اوریفیس قابل تعویض
• وظیفه: تنظیم و محدود کردن دبی مبرد ورودی به اواپراتور
• محل نصب: ورودی شیر انبساط ترموستاتیکی
• شماره‌های قابل عرضه: متناسب با ظرفیت موردنیاز
• قابلیت تعویض بدون نیاز به تعویض کامل اکسپنشن ولو
• مناسب سیستم‌های تبرید و تهویه مطبوع
• قابل استفاده در سردخانه، یخچال فروشگاهی، چیلر و تجهیزات برودتی
• دارای توری فیلتر در قسمت ورودی در مدل‌های مربوطه
• انتخاب بر اساس نوع مبرد، ظرفیت برودتی و شرایط کاری سیستم

کاربرد سوزن اکسپنشن

سوزن اکسپنشن میزان عبور مبرد مایع از خط مایع به داخل اواپراتور را محدود و تنظیم می‌کند. ظرفیت عبور مبرد به قطر داخلی و شماره اوریفیس وابسته است.

استفاده از سوزن مناسب باعث موارد زیر می‌شود:

• تغذیه یکنواخت اواپراتور
• کنترل بهتر سوپرهیت
• افزایش راندمان سرمایش
• جلوگیری از کمبود مبرد در اواپراتور
• کاهش احتمال برگشت مبرد مایع به کمپرسور
• عملکرد پایدارتر اکسپنشن ولو

نکته مهم در انتخاب شماره سوزن

شماره سوزن اکسپنشن نباید فقط بر اساس قدرت یا اسب کمپرسور انتخاب شود. برای انتخاب دقیق باید موارد زیر بررسی شوند:

• نوع مبرد
• ظرفیت واقعی اواپراتور
• دمای تبخیر
• دمای کندانس
• میزان ساب‌کول مایع
• افت فشار مدار
• ظرفیت موردنیاز سیستم

استفاده از سوزن بزرگ‌تر از ظرفیت موردنیاز می‌تواند باعث تغذیه بیش از حد اواپراتور، نوسان عملکرد اکسپنشن و افزایش احتمال برگشت مایع شود.

استفاده از سوزن کوچک‌تر نیز ممکن است باعث کمبود مبرد در اواپراتور، افزایش سوپرهیت، کاهش ظرفیت سرمایش و افزایش دمای کار کمپرسور شود.

برای انتخاب صحیح شماره سوزن اکسپنشن دانفوس، بررسی نوع مبرد و ظرفیت واقعی سیستم ضروری است.
