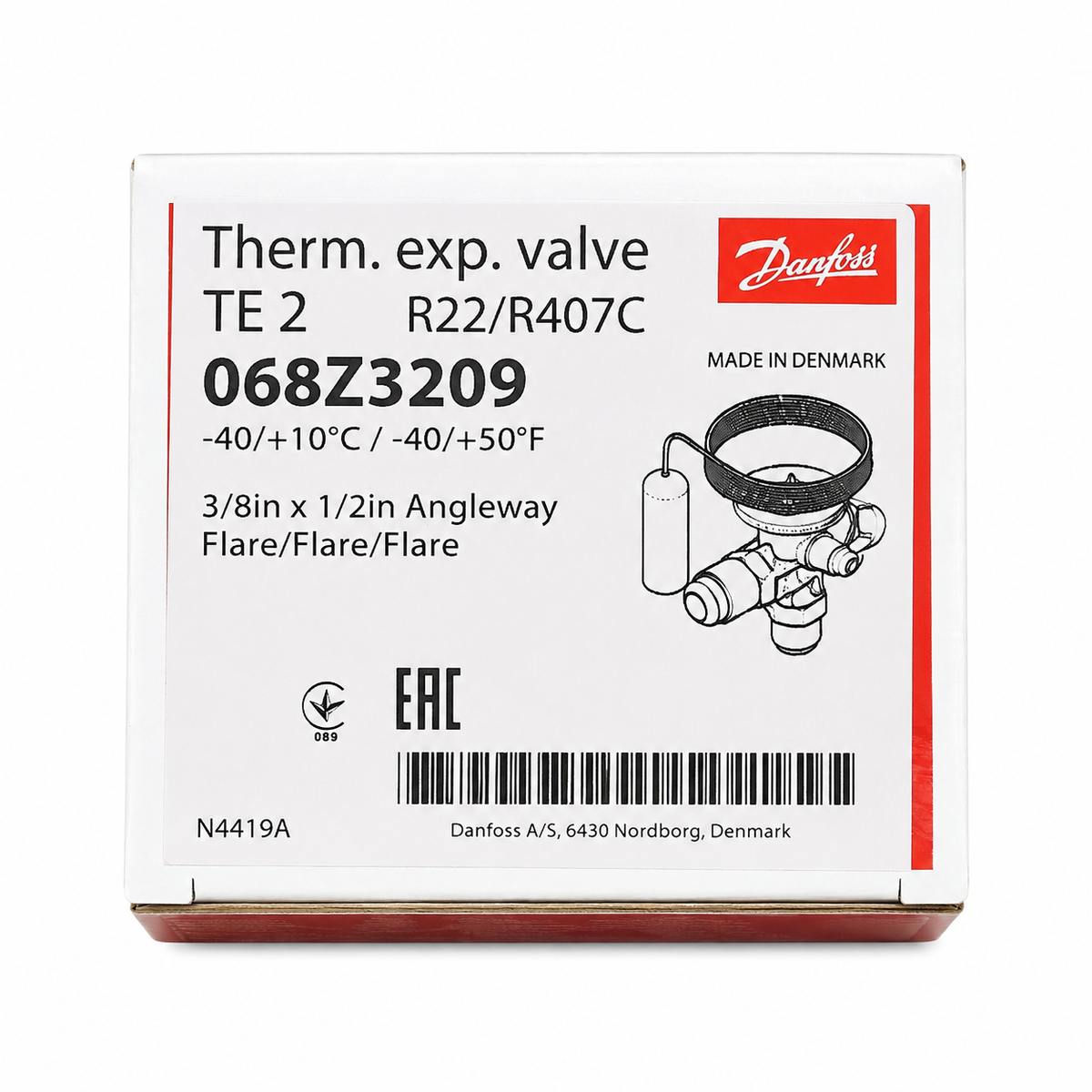

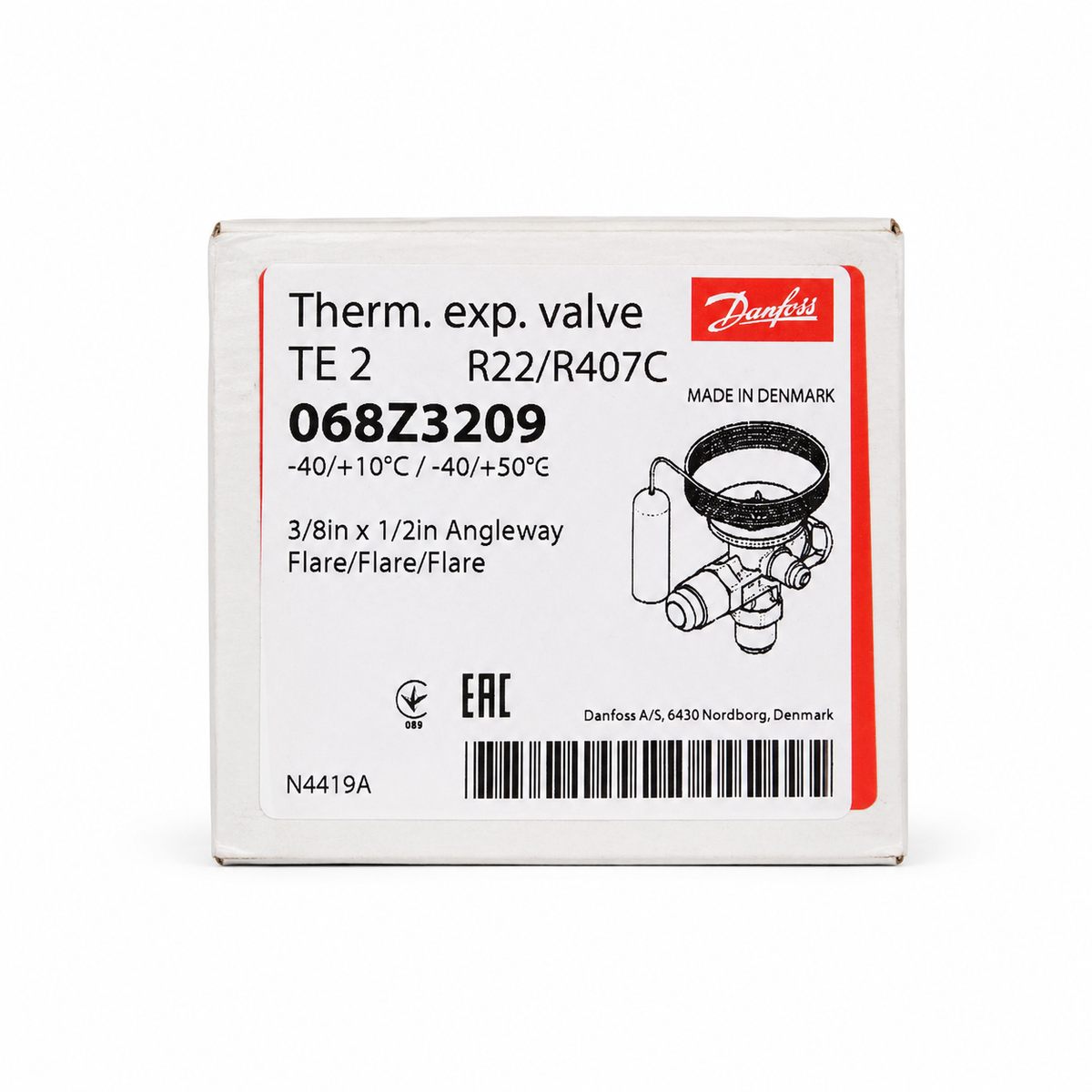

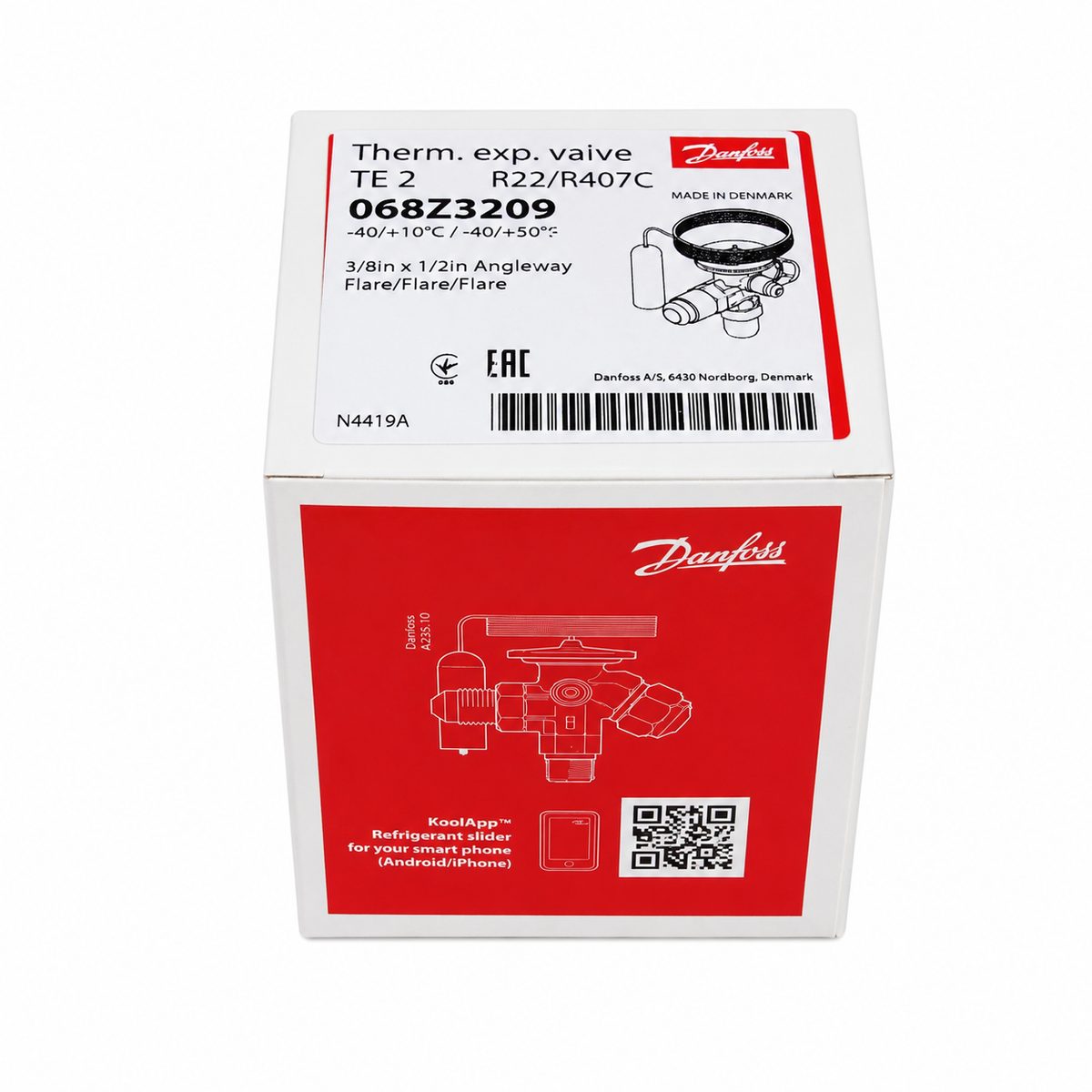

شیر انبساط ترموستاتیکی بدنه2اکولایزرداردانفوس TE2 مخصوص R22 / R407C مدل 068Z3209

معرفی کامل شیر انبساط ترموستاتیکی Danfoss TE2

اکسپنشن ولو TE2 دانفوس یکی از پرکاربردترین شیرهای انبساط ترموستاتیکی (TXV) در سیستم‌های تهویه مطبوع و تبرید تجاری است. این شیر با کنترل دقیق مقدار مبرد ورودی به اواپراتور، باعث می‌شود اواپراتور همیشه با بیشترین راندمان کار کند و در عین حال از برگشت مبرد مایع به کمپرسور جلوگیری شود.

مدل TE2 سال‌هاست در انواع چیلرهای آب‌خنک، چیلرهای هواخنک، سردخانه‌های بالای صفر، هواسازها، روف‌تاپ پکیج‌ها، یخچال‌های فروشگاهی و سیستم‌های تهویه مطبوع که با مبردهای R22 و R407C کار می‌کنند مورد استفاده قرار می‌گیرد.

به دلیل کیفیت ساخت بالا، دقت عملکرد و امکان تعویض اوریفیس بدون نیاز به تعویض بدنه شیر، این محصول همچنان یکی از محبوب‌ترین شیرهای انبساط در میان مهندسان و تکنسین‌های تبرید است.

وظیفه اکسپنشن ولو TE2 چیست؟

در سیکل تبرید، مبرد پس از خروج از کندانسور و عبور از فیلتر درایر، وارد اکسپنشن ولو می‌شود.

وظیفه TE2 عبارت است از:

• کاهش فشار مبرد
• کاهش دمای مبرد
• کنترل مقدار مبرد ورودی به اواپراتور
• ثابت نگه داشتن سوپرهیت
• جلوگیری از برگشت مایع به کمپرسور
• افزایش راندمان اواپراتور
• کاهش مصرف انرژی

اگر شیر انبساط بیش از حد باز باشد، مایع وارد کمپرسور می‌شود و احتمال شکستن سوپاپ‌ها، آسیب به شاتون و رقیق شدن روغن کمپرسور افزایش می‌یابد.

اگر بیش از حد بسته باشد:

• اواپراتور گرسنه (Starved Evaporator) می‌شود.
• ظرفیت سرمایش کاهش پیدا می‌کند.
• کمپرسور بیش از حد داغ می‌شود.
• مصرف برق افزایش پیدا می‌کند.

ساختمان اکسپنشن ولو TE2

این شیر از قسمت‌های زیر تشکیل شده است:

1- بدنه برنجی

بدنه از برنج فورج‌شده ساخته شده و در برابر فشار، لرزش و خوردگی مقاومت بالایی دارد.

2- پاور المنت (Power Element)

قلب شیر محسوب می‌شود.

داخل آن گاز مخصوصی وجود دارد که متناسب با مبرد R22 و R407C شارژ شده است.

این گاز تغییر دمای حباب را به فشار تبدیل می‌کند.

3- لوله مویین (Capillary Tube)

لوله مویین با طول حدود ۱۵۰۰ میلی‌متر، فشار ایجادشده در حباب را به دیافراگم منتقل می‌کند.

4- حباب حسگر (Bulb)

حباب روی خط ساکشن نصب می‌شود.

این قطعه دمای واقعی خروجی اواپراتور را اندازه‌گیری می‌کند.

5- دیافراگم

اختلاف فشار حباب و فشار اواپراتور روی دیافراگم اثر گذاشته و موجب باز یا بسته شدن شیر می‌شود.

6- فنر تنظیم

فنر مقدار سوپرهیت را تعیین می‌کند.

با پیچ تنظیم می‌توان مقدار سوپرهیت را تغییر داد.

7- سوزن شیر

این قسمت میزان عبور مبرد را کنترل می‌کند.

8- اوریفیس (Orifice)

مهم‌ترین ویژگی TE2 همین قطعه است.

اوریفیس قابل تعویض بوده و ظرفیت شیر را تعیین می‌کند.

نحوه عملکرد TE2

سه نیرو روی دیافراگم اثر می‌گذارند:

۱- فشار حباب (بالا به پایین)

هرچه دمای خروجی اواپراتور بیشتر شود، فشار داخل حباب افزایش یافته و شیر بازتر می‌شود.

۲- فشار اواپراتور (پایین به بالا)

از طریق لوله اکولایزر خارجی به شیر منتقل می‌شود.

۳- فشار فنر (پایین به بالا)

مقدار سوپرهیت را تعیین می‌کند.

تعادل این سه نیرو، میزان باز شدن شیر را مشخص می‌کند.

نحوه نصب صحیح:برای عملکرد صحیح TE2 رعایت موارد زیر ضروری است:

• نصب حباب روی لوله ساکشن نزدیک خروجی اواپراتور
• نصب حباب در موقعیت ساعت ۴ یا ۸ روی لوله‌های افقی
• عایق کردن کامل حباب
• نصب خط اکولایزر بعد از حباب
• نصب فیلتر درایر در خط مایع
• وکیوم کامل مدار قبل از شارژ مبرد
• تنظیم شارژ مبرد پس از رسیدن سیستم به شرایط پایدار

تنظیم سوپرهیت

تنظیم سوپرهیت از طریق پیچ تنظیم انجام می‌شود:

• چرخش ساعتگرد: افزایش سوپرهیت و کاهش دبی مبرد
• چرخش پادساعتگرد: کاهش سوپرهیت و افزایش دبی مبرد

به‌طور معمول، سوپرهیت کاری بین ۶ تا ۸ کلوین برای بسیاری از سیستم‌های تهویه مطبوع مناسب است، اما مقدار دقیق باید مطابق طراحی سیستم و توصیه سازنده تنظیم شود
