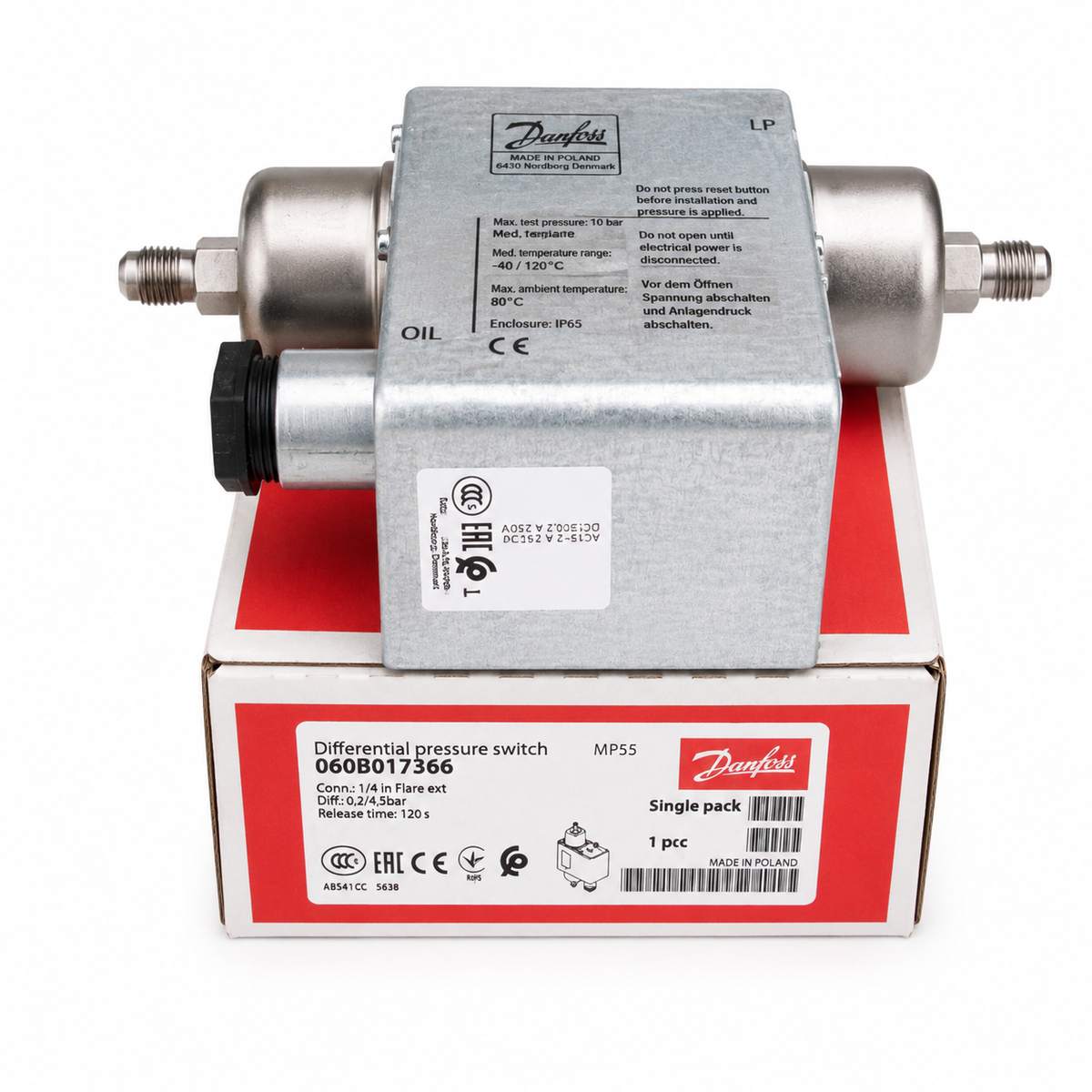

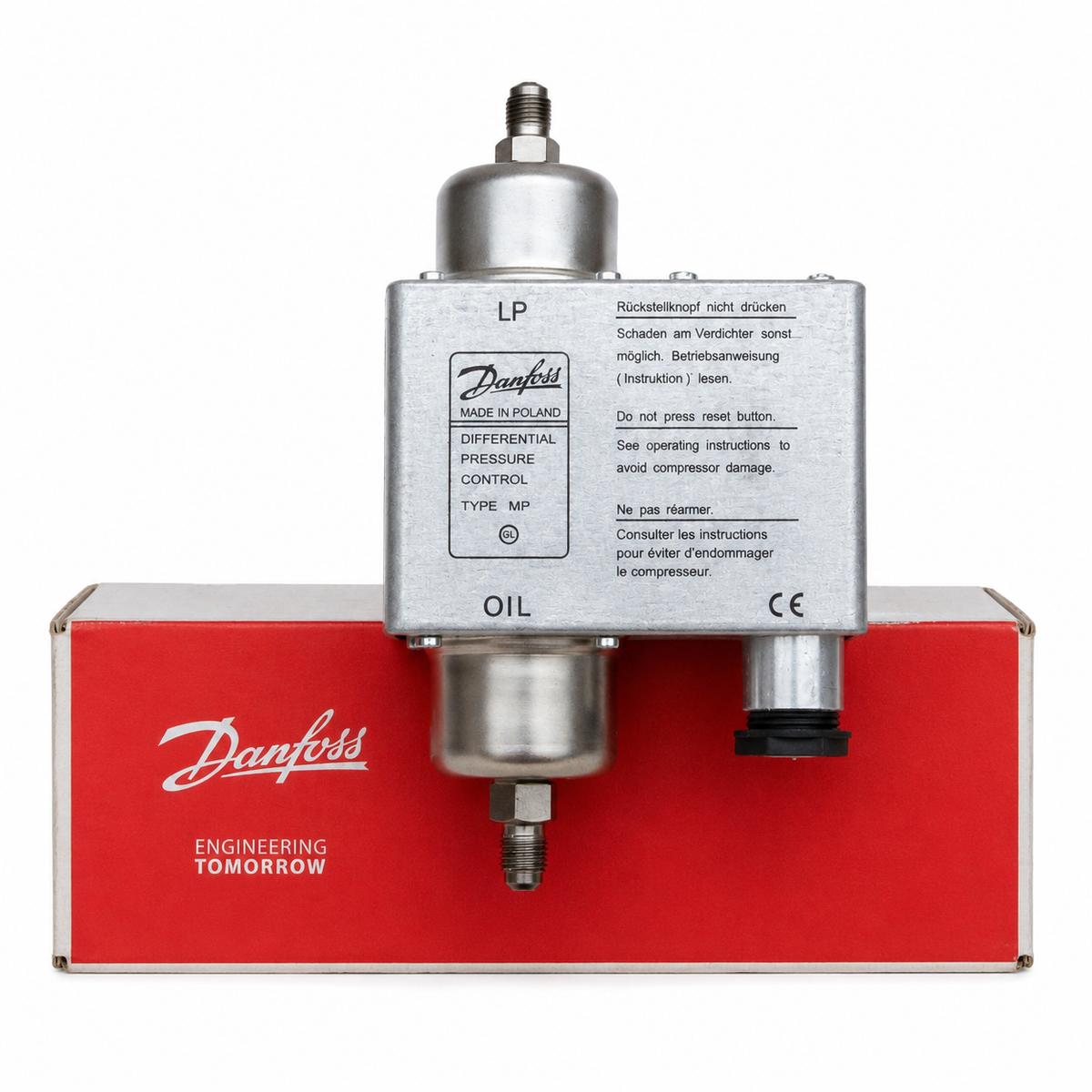

اویل پرشردیفرانسیل دانفوس مدل MP55

کنترلر اختلاف فشار روغن

کلیدهای اختلاف فشار روغن MP 54 و MP 55 به‌عنوان تجهیزات ایمنی برای حفاظت کمپرسورهای تبرید در برابر پایین بودن فشار روغن‌کاری استفاده می‌شوند.

اگر فشار روغن تأمین نشود، کلید اختلاف فشار روغن پس از سپری شدن زمان مشخص، کمپرسور را متوقف می‌کند.

مدل‌های MP 54 و MP 55 برای سیستم‌های تبرید با مبردهای HCFC و HFC غیرقابل اشتعال به کار می‌روند.

مدل MP 55A برای سیستم‌های دارای مبرد R717 طراحی شده است و در سیستم‌های دارای HCFC و HFC غیرقابل اشتعال نیز قابل استفاده است.

در MP 54 اختلاف فشار ثابت است و یک رله زمانی حرارتی با زمان قطع ثابت در داخل تجهیز وجود دارد. در MP 55 و MP 55A اختلاف فشار قابل تنظیم است و این مدل‌ها با رله زمانی حرارتی یا بدون آن عرضه می‌شوند.

---------------------------------------------

ویژگی‌ها

---------------------------------------------

• دامنه تنظیم گسترده

• قابل استفاده در انجماد عمیق، تبرید و سامانه‌های تهویه مطبوع

• مناسب مبردهای HCFC و HFC غیرقابل اشتعال

• اتصال الکتریکی در قسمت جلوی تجهیز

• مناسب برای جریان متناوب و مستقیم، AC / DC

• ورودی کابل رزوه‌ای برای کابل با قطر 6 - 14 mm

• دیفرانسیل کنتاکت کم

نوع تجهیز | جنس

MP 54 MP 55 | فولاد زنگ‌نزن 19/11 ، شماره 1.4306 مطابق EN 10088 فولاد شکل‌دهی سرد، شماره 1.0338 مطابق EN 10139 فولاد خوش‌تراش، شماره 1.0718 مطابق EN 10277

MP 55A | فولاد زنگ‌نزن 19/11 ، شماره 1.4306 مطابق EN 10088 فولاد شکل‌دهی سرد، شماره 1.0338 مطابق EN 10139 فولاد خوش‌تراش، شماره 1.0401 مطابق EN 10277-2

---------------------------------------------

اطلاعات فنی

---------------------------------------------

ولتاژ کنترل | 230 V or 115 V AC or DC

دامنه مجاز تغییر ولتاژ | -15% ... +10%

حداکثر فشار کاری | PS/MWP = 17 bar

حداکثر فشار آزمون | Pe = 22 bar

دمای محیط؛ محدوده جبران‌سازی دمایی رله زمانی | -40 ... +60 °C

ورودی کابل رزوه‌ای | Pg 13.5

قطر کابل | 6 ... 14 mm

حداکثر دمای بلوز | 100 °C

حداکثر دیفرانسیل کنتاکت، Δp | 0.2 bar

درجه حفاظت محفظه | IP20 - EN 60529 / IEC 60529

ظرفیت کنتاکت در مدل دارای رله زمانی Contacts M-S | AC15 = 2 A, 250 V

DC13 = 0.2 A, 250 V

ظرفیت کنتاکت در مدل بدون رله زمانی | AC15 = 0.1 A, 250 V

DC13 = 12 W, 125 V

سطح مقطع سیم؛ تک‌رشته یا افشان | 0.2 ... 1.5 mm²

سیم انعطاف‌پذیر بدون وایرشو | 0.2 ... 1.5 mm²

سیم انعطاف‌پذیر با وایرشو | 0.2 ... 1 mm²

گشتاور سفت‌کردن | max. 1.2 Nm

ولتاژ ضربه نامی | 4 kV

درجه آلودگی | 3

حفاظت اتصال کوتاه، فیوز | 2 A

ولتاژ عایقی | 250 V

محدوده اختلاف فشار بین اتصالات LP و OIL که کلید می‌تواند در آن برای عملکرد تنظیم شود.

---------------------------------------------

عدد روی مقیاس

اختلاف بین فشار پمپ روغن و فشار داخل کارتر در لحظه‌ای که با کاهش فشار روغن، سیستم کنتاکت جریان رله زمانی را وصل می‌کند.

---------------------------------------------

دامنه عملکرد

---------------------------------------------

محدوده فشار در اتصال LP که کلید می‌تواند در آن کار کند.

---------------------------------------------

دیفرانسیل کنتاکت

---------------------------------------------

مقدار افزایش فشار بالاتر از اختلاف فشار تنظیم‌شده، یعنی عدد مقیاس، که برای قطع جریان رله زمانی لازم است.

---------------------------------------------

زمان قطع

---------------------------------------------

مدتی که کلید اختلاف فشار اجازه می‌دهد کمپرسور در زمان راه‌اندازی یا حین کار با فشار روغن پایین ادامه کار دهد.

---------------------------------------------

راهنمای سفارش برای MP 54 و MP 55

---------------------------------------------

مناسب برای مبردهای R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R448A, R449A, R450A, R452A, R507A, R513A .

نوع | اختلاف فشار Δp bar | دامنه عملکرد سمت LP bar | زمان قطع رله s | کد اتصال فلر 1/4 اینچ | کد لوله مویی 1 متر با اتصال لحیمی ODF 1/4 اینچ | کد اتصال M12×1.5 با رینگ برشی 6 mm

MP 54 | 0.65 | -1 ... 12 | 0 | 060B029766 | - | -

0.65 | -1 ... 12 | 45 | 060B016666 | - | -

0.9 | -1 ... 12 | 60 | 060B016766 | - | -

0.65 | -1 ... 12 | 90 | 060B016866 | - | -

0.65 | -1 ... 12 | 120 | 060B016966 | - | -

MP 55 | 0.3 ... 4.5 | -1 ... 12 | 45 | 060B017066 | 060B013366 | -

0.3 ... 4.5 | -1 ... 12 | 60 | 060B017166 | - | -

0.3 ... 4.5 | -1 ... 12 | 60 | 060B017866 | - | -

0.3 ... 4.5 | -1 ... 12 | 90 | 060B017266 | - | -

0.3 ... 4.5 | -1 ... 12 | 120 | 060B017366 | - | -

0.3 ... 4.5 | -1 ... 12 | 0 | 060B029966 | - | -

کد 060B017866 دارای چراغ نشانگر است که در شرایط کار عادی روشن می‌ماند. اگر چراغ عملکرد خاموش شود، کمپرسور نباید بیش از زمان قطع تعیین‌شده کار کند. زمان صفر به معنی مدل بدون رله زمانی است؛ این مدل برای استفاده با تایمر خارجی به کار می‌رود.

---------------------------------------------

راهنمای سفارش MP 55A

---------------------------------------------

مناسب برای مبردهای فهرست‌شده در بخش قبل و همچنین R717 . استفاده با R717 فقط برای مدل MP 55A مجاز است.

نوع | اختلاف فشار Δp bar | دامنه عملکرد سمت LP bar | زمان قطع رله s | کد اتصال G 3/8 A همراه با نیپل جوشی ø6.5/ø10 mm | کد اتصال M12×1.5 با رینگ برشی 6 mm

MP 55A | 0.3 ... 4.5 | -1 ... 12 | 45 | 060B017466 | 060B018266

0.3 ... 4.5 | -1 ... 12 | 60 | 060B017566 | 060B018366

0.3 ... 4.5 | -1 ... 12 | 60 | 060B017966 | -

0.3 ... 4.5 | -1 ... 12 | 90 | 060B017666 | 060B018466

0.3 ... 4.5 | -1 ... 12 | 120 | 060B017766 | 060B018566

0.3 ... 4.5 | -1 ... 12 | 0 | 060B029866 | 060B029666

مدل دارای زمان صفر، بدون رله زمانی داخلی است و زمانی استفاده می‌شود که یک رله زمانی خارجی با زمان متفاوت مورد نیاز باشد. کد 060B017966 دارای چراغ نشانگر است.

---------------------------------------------

ساختمان و اصول عملکرد

---------------------------------------------

[تصویر: ساختمان داخلی MP55]

عملکرد کلید فشار فقط به اختلاف فشار وابسته است؛ یعنی اختلاف فشار بین دو بلوز که در جهت مخالف یکدیگر نیرو وارد می‌کنند. بنابراین فشار مطلقی که هم‌زمان به هر دو بلوز اعمال می‌شود، روی نقطه عملکرد اثر ندارد.

در مدل‌های MP 55 و MP 55A می‌توان اختلاف فشار را با صفحه تنظیم تغییر داد. مقدار تنظیم‌شده از روی مقیاس داخلی خوانده می‌شود.

مدل MP 54 دارای اختلاف فشار ثابت است و صفحه تنظیم فشار ندارد. مقدار اختلاف فشار تنظیم‌شده در کارخانه روی پلاک جلوی کلید درج شده است.

---------------------------------------------

عملکرد

---------------------------------------------

اگر هنگام راه‌اندازی فشار روغن ایجاد نشود یا فشار روغن در حین کار پایین‌تر از مقدار تنظیم‌شده افت کند، پس از سپری شدن زمان قطع، کمپرسور متوقف می‌شود.

مدار الکتریکی به دو مدار کاملاً مستقل تقسیم شده است: مدار ایمنی و مدار عملکرد.

تایمر e در مدار ایمنی زمانی فعال می‌شود که فشار مؤثر روغن‌کاری، یعنی اختلاف بین فشار پمپ روغن و فشار ساکشن یا کارتر، کمتر از مقدار تنظیم‌شده باشد.

وقتی اختلاف فشار روغن از مقدار تنظیم‌شده به‌علاوه دیفرانسیل کنتاکت بیشتر شود، تایمر از مدار خارج می‌شود.

[تصویر: مدار الکتریکی MP55]

---------------------------------------------

رفتار کلید در زمان راه‌اندازی

---------------------------------------------

[تصویر: نمودار عملکرد MP55 در راه‌اندازی]

---------------------------------------------

حالت A - راه‌اندازی عادی

---------------------------------------------

در زمان راه‌اندازی، فشار روغن تا مقدار اختلاف فشار ثابت یا تنظیم‌شده به‌علاوه دیفرانسیل کنتاکت افزایش می‌یابد و این اتفاق پیش از قطع تایمر رخ می‌دهد؛ در مثال کاتالوگ، زمان تایمر ۴۵ ثانیه است. در نقطه A، کنتاکت‌های T1-T2 باز و تایمر متوقف می‌شود؛ یعنی شرایط عادی روغن‌کاری کمپرسور برقرار شده است.

---------------------------------------------

حالت B - تشکیل نشدن فشار روغن در زمان مجاز

---------------------------------------------

اگر فشار روغن پیش از پایان زمان تایمر به اختلاف فشار تنظیم‌شده به‌علاوه دیفرانسیل کنتاکت نرسد، در نقطه B تایمر مدار عملکرد L-M را قطع می‌کند و کمپرسور متوقف می‌شود. اگر منبع سیگنال به ترمینال S متصل باشد، فعال خواهد شد. راه‌اندازی مجدد حدود دو دقیقه بعد، با فشردن دکمه ریست و پس از مشخص شدن علت خطا امکان‌پذیر است.

---------------------------------------------

رفتار کلید در حین کار

---------------------------------------------

[تصویر: نمودار عملکرد MP55 در حین کار]

---------------------------------------------

حالت C

---------------------------------------------

فشار روغن‌کاری در حین کار به کمتر از اختلاف فشار ثابت یا تنظیم‌شده می‌رسد. در نقطه C مدار ایمنی T1-T2 وصل و تایمر فعال می‌شود.

---------------------------------------------

حالت D

---------------------------------------------

فشار روغن پیش از پایان زمان تایمر به اختلاف فشار تنظیم‌شده به‌علاوه دیفرانسیل کنتاکت می‌رسد. در نقطه D مدار ایمنی T1-T2 قطع و تایمر متوقف می‌شود؛ بنابراین شرایط عادی روغن‌کاری دوباره برقرار شده است.

---------------------------------------------

حالت E

---------------------------------------------

فشار روغن در حین کار دوباره به کمتر از اختلاف فشار ثابت یا تنظیم‌شده می‌رسد. در نقطه E مدار ایمنی T1-T2 وصل و تایمر فعال می‌شود.

---------------------------------------------

حالت F

---------------------------------------------

فشار روغن پایین‌تر از اختلاف فشار ثابت یا تنظیم‌شده باقی می‌ماند. در نقطه F تایمر مدار عملکرد L-M را قطع می‌کند و کمپرسور متوقف می‌شود. اگر منبع سیگنال به ترمینال S متصل باشد، فعال می‌شود.

راه‌اندازی مجدد فقط حدود دو دقیقه بعد و با فشردن دکمه ریست امکان‌پذیر است؛ مشروط به اینکه علت خطا مشخص و برطرف شده باشد.

---------------------------------------------

کنترل عملکرد پس از راه‌اندازی

---------------------------------------------

پس از راه‌اندازی باید عملکرد صحیح کنترل اختلاف فشار بررسی شود. این آزمون با فشردن مکانیزم تست داخل تجهیز در سمت چپ انجام می‌شود.

وقتی مکانیزم تست فشرده و در همان وضعیت نگه داشته شود، موتور کمپرسور باید پس از سپری شدن زمان تعیین‌شده توسط رله زمانی متوقف شود.

---------------------------------------------

ابعاد و وزن

---------------------------------------------

[تصویر: ابعاد MP55]

---------------------------------------------

یادداشت

---------------------------------------------

این فایل ترجمه فارسی بخش رسمی کاتالوگ دانفوس با شناسه AF237586440562en-000405 و تاریخ انتشار درج‌شده در کاتالوگ، 2018.10 است. مقادیر فنی، کدهای محصول و شرایط کاربرد مطابق نسخه منبع ترجمه شده‌اند.

برای انتخاب نهایی، موجودی، قیمت، اصالت کالا و سازگاری با کمپرسور، مشخصات مدل و کد فنی روی تجهیز بررسی شود.

---------------------------------------------
