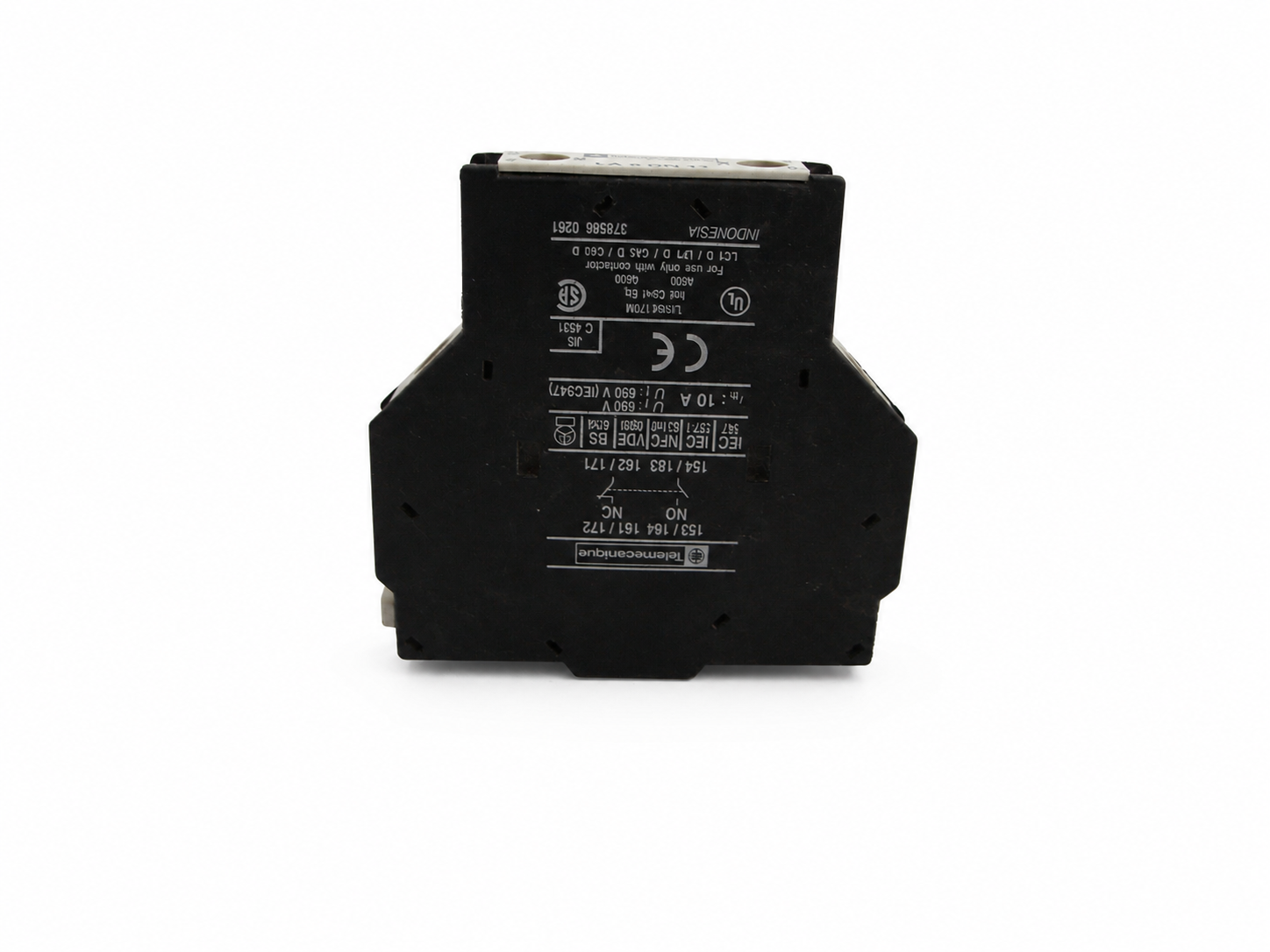

تیغه کمکی تله مکانیکln8dn11یک تیغه باز یک تیغه بسته
محصولات مرتبط
مشخصات فنی
وضعیت:نو
مشخصات
| برند | Telemecanique / Schneider Electric |
| مدل | LA8DN11 |
| نوع قطعه | بلوک کنتاکت کمکی لحظهای |
| ترکیب کنتاکت | یک کنتاکت باز NO + یک کنتاکت بسته NC |
| محل نصب | کنار کنتاکتور یا رله فرمان |
| نوع اتصال سیم | ترمینال پیچی |
| جریان حرارتی متعارف | حدود ۱۰ آمپر |
| ولتاژ عایقی | تا ۶۹۰ ولت AC طبق مشخصات سری |
| کاربرد اصلی | مدار فرمان، اعلام وضعیت و اینترلاک |
| مدل جایگزین جدید | LAD8N11 |
سازنده، LA8DN11 را یک بلوک جانبی 1NO+1NC با ترمینال پیچی معرفی کرده است. تولید این مدل قدیمی در نوامبر ۲۰۲۰ متوقف شده و مدل LAD8N11 جایگزین رسمی آن است. صفحه رسمی LA8DN11 اشنایدر
معنی NO و NC
- NO یا Normally Open: در حالت خاموش کنتاکتور باز است و با وصلشدن کنتاکتور بسته میشود.
- NC یا Normally Closed: در حالت خاموش بسته است و با وصلشدن کنتاکتور باز میشود.
به همین دلیل این قطعه میتواند همزمان یک فرمان را وصل و فرمان دیگری را قطع کند.
کاربرد در تابلو برق برودتی
این کنتاکت کمکی در تابلوهای زیر کاربرد زیادی دارد:
- تابلو برق کمپرسور سردخانه
- چیلر و یونیت کندانسینگ
- موتور فن کندانسور و اواپراتور
- پمپ آب چیلر
- مدار دیفراست
- تابلوهای ستاره–مثلث
- تابلو کمپرسورهای چندمرحلهای
- مدارهای کنترل ظرفیت کمپرسور
- اعلام روشن یا خاموشبودن تجهیزات
کاربرد کنتاکت NO
کنتاکت باز معمولاً برای موارد زیر استفاده میشود:
- مدار خودنگهدار کنتاکتور
- روشنکردن چراغ سبز کارکرد
- ارسال سیگنال RUN به کنترلر یا PLC
- راهاندازی فن کندانسور همزمان با کمپرسور
- فعالکردن مرحله بعدی مدار
- شمارش ساعت کارکرد کمپرسور
برای مثال، وقتی کنتاکتور کمپرسور وصل میشود، کنتاکت NO بسته شده و چراغ «کمپرسور روشن» یا فن کندانسور را فعال میکند.
کاربرد کنتاکت NC
کنتاکت
